خطی بودن یک فلومتر الکترومغناطیسی چیست؟

خطی بودن دبی سنج الکترومغناطیسی چقدر است؟

به عنوان تامین کننده دبی سنج های الکترومغناطیسی، اغلب با مشتریانی مواجه می شوم که در مورد جنبه های مختلف فنی این دستگاه ها کنجکاو هستند. یکی از سوالات متداول در مورد خطی بودن جریان سنج الکترومغناطیسی است. در این پست وبلاگ، من به معنای خطی بودن در زمینه جریان سنج های الکترومغناطیسی، چرایی اهمیت آن و تأثیر آن بر عملکرد این ابزارها خواهم پرداخت.

درک خطی بودن در فلومترهای الکترومغناطیسی

خطی بودن در قلمرو فلومترهای الکترومغناطیسی به رابطه بین دبی اندازه گیری شده و سیگنال خروجی کنتور اشاره دارد. یک جریان سنج الکترومغناطیسی ایده آل یک رابطه کاملا خطی دارد، به این معنی که با افزایش یا کاهش نرخ جریان، سیگنال خروجی به صورت مستقیم و متناسب تغییر می کند.

از نظر ریاضی، یک رابطه خطی را می توان با معادله (y = mx + c) نشان داد، که در آن (y) سیگنال خروجی (مانند ولتاژ یا جریان)، (x) نرخ جریان، (m) شیب خط (نماینده حساسیت متر)، و (c) نقطه قطع (که در چاهک معمولاً - است) است.

از نظر عملی، اگر یک فلومتر خطی بودن خوبی داشته باشد، دو برابر شدن دبی منجر به دو برابر شدن سیگنال خروجی می شود. به عنوان مثال، اگر با سرعت جریان (10) لیتر در دقیقه، سیگنال خروجی (2) میلی آمپر باشد، سپس با سرعت جریان (20) لیتر در دقیقه، سیگنال خروجی باید (4) میلی آمپر در یک متر با رفتار خطی باشد.

چرا خطی بودن مهم است

خطی بودن یک دبی سنج الکترومغناطیسی به چند دلیل بسیار مهم است. اولاً، فرآیند کالیبراسیون را ساده می کند. هنگامی که یک متر دارای خطی بودن خوبی باشد، می توان کالیبراسیون را در چند نقطه انتخاب شده انجام داد و فرض کرد که کنتور در کل محدوده جریان به طور دقیق عمل می کند. این باعث صرفه جویی در زمان و منابع در طول نصب و نگهداری فلومتر می شود.

ثانیا، خطی بودن برای اندازه گیری دقیق جریان ضروری است. در بسیاری از فرآیندهای صنعتی، اندازه‌گیری دقیق جریان برای حفظ کیفیت محصول، بهینه‌سازی کارایی و اطمینان از ایمنی حیاتی است. یک فلومتر غیر خطی می تواند خطاهایی را در اندازه گیری جریان ایجاد کند که می تواند منجر به تصمیم گیری های نادرست کنترل فرآیند شود. به عنوان مثال، در یک فرآیند اختلاط شیمیایی، اندازه‌گیری نادرست جریان به دلیل خطی بودن ضعیف می‌تواند منجر به نسبت نادرست مواد شیمیایی شود که منجر به محصولات زیر استاندارد یا حتی واکنش‌های خطرناک شود.

ثالثاً خطی بودن بر سازگاری دبی سنج با سایر سیستم های کنترل و نظارت تأثیر می گذارد. اکثر سیستم های کنترل صنعتی برای کار با سیگنال های ورودی خطی طراحی شده اند. یک فلومتر غیر خطی ممکن است به شرطی سازی سیگنال اضافی یا الگوریتم های پیچیده در این سیستم ها نیاز داشته باشد که پیچیدگی و هزینه راه اندازی کلی را افزایش می دهد.

عوامل موثر بر خطی بودن دبی سنج های الکترومغناطیسی

عوامل متعددی می توانند بر خطی بودن جریان سنج الکترومغناطیسی تأثیر بگذارند. یکی از عوامل اولیه طراحی و ساخت خود دبی متر است. کیفیت تولید میدان مغناطیسی، مواد الکترود و هندسه داخلی لوله جریان همگی می توانند بر خطی بودن تأثیر بگذارند.

میدان مغناطیسی در دبی سنج الکترومغناطیسی باید در سطح مقطع لوله جریان یکنواخت باشد. هر گونه عدم یکنواختی در میدان مغناطیسی می تواند باعث تغییر در ولتاژ القایی شود که منجر به غیر خطی بودن می شود. فلومترهای با کیفیت بالا با توجه دقیق به توزیع میدان مغناطیسی برای اطمینان از خطی بودن خوب طراحی شده اند.

مواد الکترود نیز نقش دارند. الکترودها می توانند در طول زمان در معرض رسوب یا خوردگی باشند که می تواند خواص الکتریکی آنها را تغییر دهد و خطی بودن کنتور را تحت تأثیر قرار دهد. انتخاب مواد الکترود مناسب برای کاربرد خاص، مانند فولاد ضد زنگ برای کاربردهای عمومی یا پلاتین برای سیالات خورنده، برای حفظ خطی بودن ضروری است.

مشخصات جریان داخل لوله جریان یکی دیگر از عوامل مهم است. در یک موقعیت ایده آل، سیال باید به صورت آرام و متقارن در سطح مقطع لوله جریان یابد. با این حال، در کاربردهای دنیای واقعی، عواملی مانند خم‌ها، شیرها و پمپ‌های بالادست دبی‌متر می‌توانند باعث ایجاد پروفیل‌های جریان آشفته یا غیر متقارن شوند. این پروفیل های جریان غیر ایده آل می توانند غیر خطی بودن را در اندازه گیری جریان معرفی کنند. برای کاهش این امر، اغلب توصیه می شود که فلومتر را با لوله های مستقیم کافی در بالادست و پایین دست نصب کنید تا جریان تثبیت شود.

اندازه گیری و اطمینان از خطی بودن

برای اندازه گیری خطی بودن جریان سنج الکترومغناطیسی، معمولاً یک منحنی کالیبراسیون رسم می شود. دبی سنج با دبی های متعدد آزمایش می شود و سیگنال های خروجی مربوطه ثبت می شود. سپس این نقاط داده بر روی یک نمودار رسم می شوند و بهترین خطی که مناسب است از میان نقاط ترسیم می شود. انحراف نقاط داده واقعی از بهترین خط مناسب برای تعیین کمیت غیر خطی بودن متر استفاده می شود.

به عنوان یک تامین کننده، ما چندین گام برای اطمینان از خطی بودن جریان سنج های الکترومغناطیسی خود برمی داریم. در طول فرآیند تولید، ما از ماشین کاری با دقت بالا و تکنیک های پیشرفته تولید میدان مغناطیسی برای اطمینان از میدان های مغناطیسی یکنواخت استفاده می کنیم. ما همچنین آزمایش‌های کنترل کیفی دقیقی را روی هر فلومتر انجام می‌دهیم، از جمله آزمایش خطی بودن در نرخ‌های جریان چندگانه.

علاوه بر این، ما دستورالعمل های دقیق نصب و نگهداری را به مشتریان خود ارائه می دهیم. نصب صحیح، از جمله تراز صحیح و لوله های مستقیم کافی، می تواند به حفظ خطی بودن دبی سنج کمک کند. تعمیر و نگهداری منظم مانند تمیز کردن الکترود و بررسی کالیبراسیون نیز برای اطمینان از خطی بودن طولانی مدت توصیه می شود.

پیشنهادات محصول ما

ما طیف گسترده ای از دبی سنج های الکترومغناطیسی را با خطی عالی ارائه می دهیم. ما4 - 20mA مغناطیسی متر جریان سنج الکترومغناطیسییک انتخاب محبوب برای بسیاری از کاربردهای صنعتی است. این سیگنال خروجی خطی 4 تا 20 میلی آمپر را ارائه می دهد که به طور گسترده ای با سیستم های کنترل صنعتی سازگار است.

برای کاربردهایی که فضا محدود است یا فلومترهای نوع درج ترجیح داده می شوند، ماسازنده جریان سنج درجفلومترهای ورودی با کیفیت بالا را ارائه می دهد. این کنتورها به گونه ای طراحی شده اند که اندازه گیری دقیق و خطی جریان را در انواع اندازه های لوله و شرایط جریان ارائه دهند.

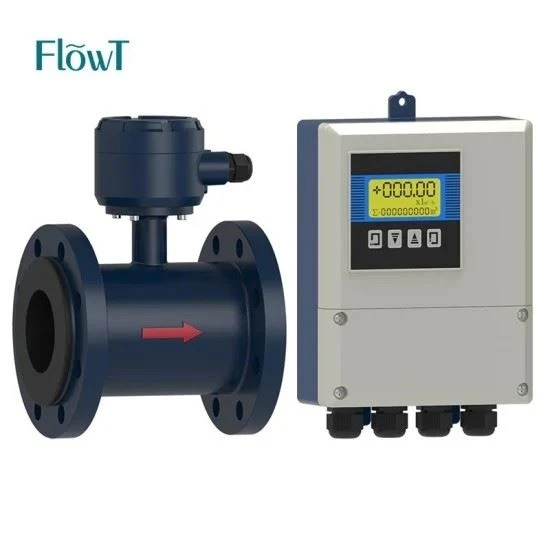

ویژه هم داریمتبلیغات کارخانه چین DN4 - فلومتر الکترومغناطیسی DN2000mmموجود است. این فلومترها طیف وسیعی از قطر لوله از DN4 تا DN2000 میلی متر را پوشش می دهند و برای صنایع مختلف از جمله تصفیه آب، فرآوری شیمیایی و تولید مواد غذایی و نوشیدنی مناسب هستند.

نتیجه گیری

در نتیجه، خطی بودن یک فلومتر الکترومغناطیسی یک مشخصه حیاتی است که مستقیماً بر دقت، کالیبراسیون و سازگاری آن با سایر سیستم‌ها تأثیر می‌گذارد. به عنوان یک تامین کننده، ما متعهد به ارائه کنتورهای جریان با کیفیت بالا با خطی بودن عالی هستیم. محصولات ما با آخرین تکنولوژی طراحی و تولید می شوند و تحت کنترل کیفیت دقیق قرار می گیرند تا از اندازه گیری دقیق و قابل اعتماد جریان اطمینان حاصل شود.

اگر در بازار دبی سنج الکترومغناطیسی هستید، از شما دعوت می کنیم برای اطلاعات بیشتر و بحث در مورد نیازهای خاص خود با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در انتخاب فلومتر مناسب برای برنامه شما و ارائه پشتیبانی در طول مراحل نصب و بهره برداری هستند.

مراجع

• «راهنمای اندازه‌گیری جریان: اصول و تمرین» نوشته ریچارد دبلیو. میلر
• "جریان سنج های الکترومغناطیسی: تئوری، طراحی و کاربرد" توسط نویسندگان مختلف در زمینه فناوری اندازه گیری جریان.
