فلومتر اولتراسونیک چگونه کار می‌کند؟

سلام! به‌عنوان تامین‌کننده جریان سنج‌های اولتراسونیک، بسیار هیجان‌زده هستم که به نحوه عملکرد این دستگاه‌های فوق‌العاده بپردازم. فلومتر التراسونیک در صنایع مختلف به طور فزاینده ای محبوب می شود و دلیل خوبی دارد. آنها روشی غیر نفوذی، دقیق و کارآمد برای اندازه گیری جریان مایعات ارائه می دهند.

مبانی جریان سنج اولتراسونیک

بیایید با اصول اولیه شروع کنیم. فلومتر التراسونیک از امواج اولتراسونیک برای اندازه گیری دبی مایع استفاده می کند. دو نوع اصلی وجود دارد: ترانزیت - زمان و داپلر.

ترانزیت - جریان سنج التراسونیک زمان

دبی سنج های ترانزیت - زمان بر این اصل کار می کنند که مدت زمانی که طول می کشد تا یک موج اولتراسونیک از یک مایع عبور کند تحت تأثیر جریان آن مایع است. این مترها دارای دو مبدل هستند که هم می توانند سیگنال های اولتراسونیک را ارسال و هم دریافت کنند. یک مبدل یک پالس اولتراسونیک را به سمت بالا (برخلاف جریان مایع) می فرستد و دیگری یک پالس را به پایین دست (در جهت جریان مایع) می فرستد.

هنگامی که مایع جریان ندارد، مدت زمانی که طول می کشد تا موج اولتراسونیک از یک مبدل به مبدل دیگر حرکت کند در هر دو جهت بالادست و پایین دست یکسان است. اما وقتی مایع شروع به جریان می‌کند، موجی که در پایین دست حرکت می‌کند از جریان تقویت می‌شود، بنابراین سریع‌تر به مبدل گیرنده می‌رسد. از طرف دیگر، موجی که در بالادست حرکت می کند باید با جریان مبارزه کند، بنابراین رسیدن به مبدل گیرنده زمان بیشتری می برد.

تفاوت در زمان عبور امواج بالادست و پایین دست با سرعت جریان مایع نسبت مستقیم دارد. با اندازه گیری این اختلاف زمانی، دبی سنج می تواند دبی مایع را محاسبه کند. این نوع دبی سنج برای مایعات تمیز با سطوح کم ذرات معلق یا حباب، مانند آب در سیستم تامین آب شهری، عالی است.

به عنوان مثال، اگر شما به دنبال یکسرعت سنج آب کارآمد و راحت، یک جریان سنج اولتراسونیک زمان عبور می تواند انتخاب مناسبی باشد. این دستگاه می تواند جریان آب در لوله ها را بدون نیاز به برش در لوله اندازه گیری کند که باعث صرفه جویی در زمان و هزینه نصب می شود.

فلومتر التراسونیک داپلر

فلومتر داپلر بر اساس اصل متفاوتی کار می کند. آنها بر اثر داپلر تکیه می کنند، یعنی تغییر فرکانس موج زمانی که منبع موج یا ناظر در حرکت است. در مورد فلومتر اولتراسونیک داپلر، متر موج اولتراسونیک را به داخل مایع می فرستد. این موج از ذرات یا حباب های معلق در مایع منعکس می شود و سپس توسط متر دریافت می شود.

هنگامی که مایع در حال جریان است، فرکانس موج منعکس شده تغییر می کند. مقدار جابجایی فرکانس مربوط به سرعت ذرات یا حباب های مایع است که با سرعت خود مایع یکسان فرض می شود. فلومتر این تغییر فرکانس را اندازه گیری می کند و از آن برای محاسبه دبی استفاده می کند.

فلومترهای داپلر برای مایعاتی که حاوی مقدار قابل توجهی جامدات معلق یا حباب هستند، مانند فاضلاب یا دوغاب، ایده آل هستند. با این حال، آنها به اندازه جریان سنج های ترانزیت - زمان برای مایعات تمیز دقیق نیستند.

نصب و راه اندازی

یکی از نکات مهم در مورد فلومتر اولتراسونیک این است که نصب آنها نسبتا آسان است. برای گیره - در جریان سنج اولتراسونیک، شما حتی نیازی به برش لوله ندارید. شما به سادگی مبدل ها را با فاصله و زاویه مناسب به بیرون لوله وصل می کنید. این باعث می شود که آنها برای برنامه هایی که در آن قطع کردن جریان یا برش در لوله گزینه ای نیست، انتخاب محبوبی باشند.

قبل از نصب فلومتر، باید مطمئن شوید که لوله در شرایط خوبی قرار دارد و مایع موجود در لوله برای نوع فلومتر مورد استفاده شما مناسب است. همچنین باید قطر لوله را اندازه بگیرید و محل نصب صحیح را انتخاب کنید. برای اطمینان از اندازه‌گیری‌های دقیق، مکان باید به دور از هرگونه اختلال در جریان، مانند زانویی، دریچه‌ها یا پمپ‌ها باشد.

هنگامی که مبدل ها نصب شدند، باید فلومتر را کالیبره کنید. این معمولا شامل وارد کردن برخی از پارامترها در متر می شود، مانند قطر لوله، نوع مایع و فاصله نصب بین مبدل ها. پس از کالیبراسیون، دبی سنج آماده شروع اندازه گیری دبی می باشد.

مزایای فلومتر اولتراسونیک

استفاده از فلومتر اولتراسونیک مزایای متعددی دارد. در مرحله اول، آنها غیر نفوذی هستند، به این معنی که آنها در تماس مستقیم با مایع نیستند. این امر خطر آلودگی و سایش و پارگی کنتور را کاهش می دهد. همچنین آنها را برای کاربردهایی که مایع خورنده یا خطرناک است مناسب می کند.

ثانیاً، فلومتر اولتراسونیک بسیار دقیق است. آنها می توانند اندازه گیری دقیق جریان را در طیف گسترده ای از نرخ جریان ارائه دهند. این باعث می شود آنها در بسیاری از صنایع از جمله تصفیه آب، نفت و گاز و فرآوری شیمیایی مفید باشند.

مزیت دیگر این است که افت فشار کم دارند. بر خلاف برخی از انواع دیگر فلومترها، فلومترهای اولتراسونیک جریان مایع را محدود نمی کنند، بنابراین فشار بسیار کمی در لوله کاهش می یابد. این می تواند در مصرف انرژی صرفه جویی کند و هزینه های عملیاتی را کاهش دهد.

برای اتوماسیون ساختمان و سیستم های HVAC، الففلومتر اولتراسونیک بند روی آب با دقت بالا برای تهویه مطبوع اتوماسیون ساختمانمی تواند یک گزینه عالی باشد این می تواند جریان آب را در سیستم به طور دقیق اندازه گیری کند، که برای حفظ کارایی سیستم HVAC ضروری است.

تعمیر و نگهداری و عیب یابی

دبی سنج های اولتراسونیک به طور کلی نیاز به تعمیر و نگهداری بسیار کمی دارند. با این حال، مهم است که به طور منظم مبدل ها را برای هر گونه علائم آسیب یا فرسودگی بررسی کنید. همچنین باید مطمئن شوید که نصب هنوز ایمن است و متر به درستی کالیبره شده است.

اگر با مشکلی در فلومتر مواجه شدید، مانند اندازه گیری های نادرست یا از دست دادن سیگنال، چند نکته وجود دارد که می توانید بررسی کنید. ابتدا مطمئن شوید که مبدل ها به درستی به لوله متصل شده اند و تماس خوبی بین مبدل ها و لوله وجود دارد. همچنین باید اتصالات کابل را بررسی کنید تا از ایمن بودن آنها مطمئن شوید.

اگر مشکل ادامه پیدا کرد، ممکن است به دلیل مشکلات مایع، مانند تغییر در غلظت ذرات معلق یا حباب ها باشد. در این مورد، ممکن است لازم باشد تنظیمات فلومتر را تنظیم کنید یا از نوع دیگری از فلومتر استفاده کنید.

برنامه های کاربردی

دبی سنج های اولتراسونیک در طیف گسترده ای از کاربردها استفاده می شود. در صنعت آب و فاضلاب از آنها برای اندازه گیری جریان آب در لوله ها، نظارت بر مصرف آب و تشخیص نشتی استفاده می شود. در صنعت نفت و گاز از آنها برای اندازه گیری جریان نفت خام، محصولات تصفیه شده و گاز طبیعی استفاده می شود.

در صنایع غذایی و آشامیدنی از فلومتر اولتراسونیک برای اندازه گیری جریان مایعاتی مانند شیر، آب میوه و آبجو استفاده می شود. آنها همچنین در صنعت داروسازی برای اندازه گیری جریان مواد شیمیایی و داروها استفاده می شوند.

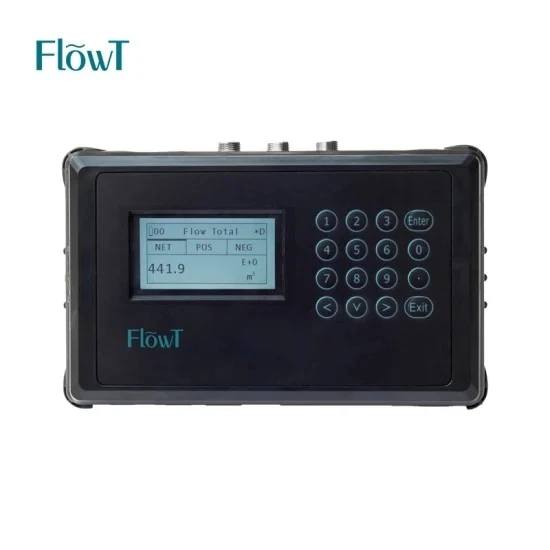

برای کسانی که به یک گزینه قابل حمل نیاز دارند، الففلومتر التراسونیک دستی با سنسور دوگانهیک انتخاب عالی است این امکان را به شما می دهد تا سرعت و سرعت جریان را در مکان های مختلف اندازه گیری کنید.

چرا جریان سنج التراسونیک ما را انتخاب کنید؟

ما به عنوان تامین کننده جریان سنج اولتراسونیک، محصولات با کیفیت بالا را ارائه می دهیم که قابل اعتماد و دقیق هستند. فلومترهای ما برای رفع نیازهای صنایع و کاربردهای مختلف طراحی شده اند. ما تیمی از کارشناسان داریم که می توانند به شما در انتخاب فلومتر مناسب برای نیازهای خاص خود کمک کنند و پشتیبانی نصب و کالیبراسیون را به شما ارائه دهند.

اگر علاقه مند به خرید فلومتر اولتراسونیک هستید، یا در مورد نحوه عملکرد محصولات ما سوالی دارید، دریغ نکنید که با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم بهترین راه حل را برای نیازهای اندازه گیری جریان خود پیدا کنید. چه یک کسب و کار کوچک یا یک شرکت بزرگ باشید، ما می توانیم محصولات و خدماتی را که برای اطمینان از اندازه گیری دقیق و کارآمد جریان نیاز دارید در اختیار شما قرار دهیم.

مراجع

• "راهنمای اندازه گیری جریان: طرح ها و کاربردهای صنعتی" نوشته ریچارد دبلیو. میلر
• "دبی سنج های اولتراسونیک: اصول و کاربردها" توسط نویسندگان مختلف در زمینه تحقیقات اندازه گیری جریان.
